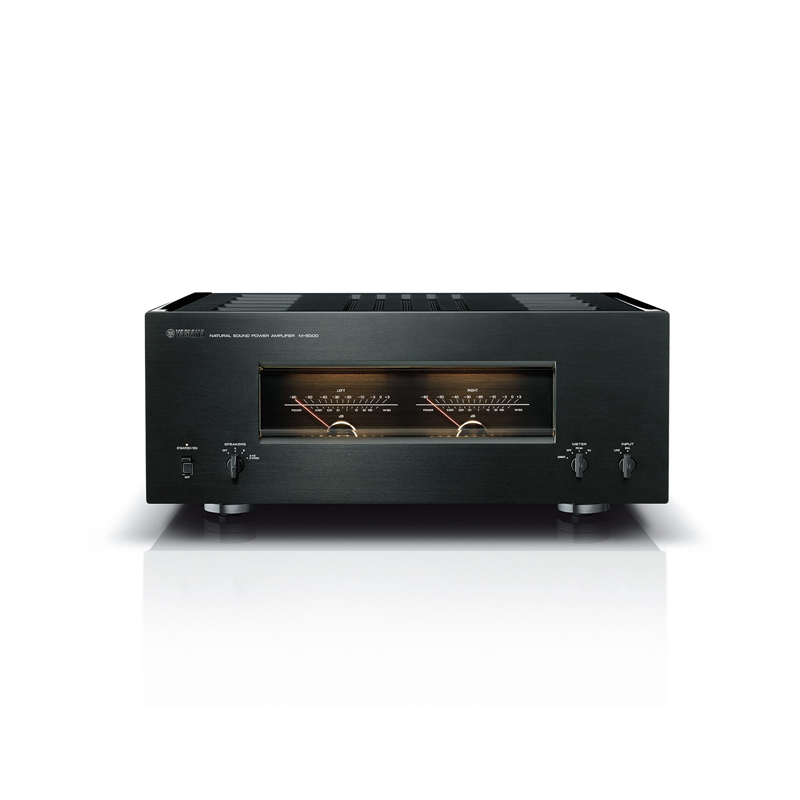

YAMAHA M-5000 Τελικός Ενισχυτής High - End (BL/PB)
Σχεδιασμένο για εκτέλεση
Σχεδιασμένο το M-5000 υιοθετεί μια τέλεια συμμετρική διάταξη για να απομονώνει τα αριστερά και δεξιά κανάλια τόσο φυσικά όσο και ηλεκτρικά. Ο απλός σχεδιασμός που χρησιμεύει επίσης για τη μείωση της διαδρομής σήματος όσο το δυνατόν περισσότερο, ελαχιστοποιεί την απώλεια ενέργειας και επιτυγχάνει χαμηλότερη αντίσταση για απόδοση υψηλής πιστότητας.
Εξισορροπημένος ενισχυτής ισχύος με MOSFET
Σε αντίθεση με τα συμβατικά σχέδια ενισχυτή ισχύος, όπου η τροφοδοσία τροφοδοτείται μέσω ενός τρανζίστορ ισχύος και η αρνητική πολικότητα συνδέεται με τη γείωση, η τροφοδοσία του M-5000 συνδέεται απευθείας με κάθε θετική και αρνητική πλευρά της βαθμίδας εξόδου. Ολόκληρο το κύκλωμα ενισχυτή ισχύος από το έδαφος απομακρύνει τυχόν ανεπιθύμητες επιπτώσεις από μικρές διακυμάνσεις τάσης ή από θόρυβο γείωσης. Ο σχεδιασμός δημιουργεί επίσης μια ιδανική συμμετρική διάταξη για την χρήση ενισχυτών ισχύος MOSFET, βελτιώνοντας την ικανότητα οδήγησης για ηχεία χαμηλής αντίστασης.
Άκαμπτη δομή πλαισίου με μηχανική γείωση
Το M-5000 έχει σχεδιαστεί από το έδαφος για να μεγιστοποιηθεί η ακαμψία - μειώνοντας τους ανεπιθύμητους κραδασμούς για βέλτιστη ηχητική απόδοση. Με την τοποθέτηση του μετασχηματιστή ισχύος, των πυκνωτών μπλοκ και της ψύκτρας απευθείας στην άκαμπτη δομή διασφαλίζει την πλήρη στήριξη τους και εξαλείφει την επίδραση των κραδασμών.

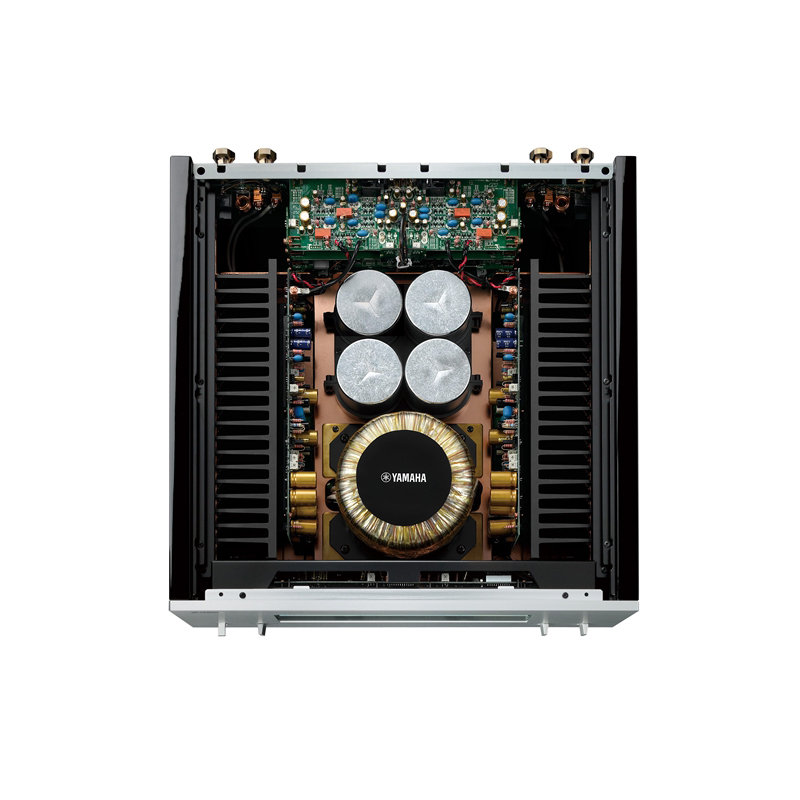

Μετασχηματιστής Σκελετού Toroidal Πυρήνα και Σχεδίαση Χαμηλής Αντίστασης
Παρέχοντας απόδοση υψηλής πιστότητας, χρησιμοποιείται ένας τεράστιος δακτυλιοειδής μετασχηματιστής με βάση ορείχαλκου καθαρού πάχους 3 mm που καταστέλλει ανεπιθύμητες δονήσεις. Επιπλέον, ο μετασχηματιστής ισχύος δεν επηρεάζει τα περιβάλλοντα κυκλώματα ήχου εξαιτίας της μικρότερης ροής διαρροής. Η αποσυναρμολογημένη καλωδίωση χαλκού από τον πυρήνα περιέλιξης συμβάλλει στο σχεδιασμό χαμηλής σύνθετης αντίστασης με τη σημαντική μείωση της απώλειας ενέργειας σε σύγκριση με τα συμβατικά σχέδια.
Πυκνές συρμάτινες και βιδωτές συνδέσεις για την τροφοδοσία ρεύματος
Τα χοντρά καλώδια και οι συνδέσεις τύπου βιδών συμβάλλουν στο σχεδιασμό χαμηλής σύνθετης αντίστασης του M-5000 - ελαχιστοποιώντας την απώλεια ενέργειας που διαφορετικά συμβαίνει συνήθως στις συμβατικές συνδέσεις και τις συναρμολογήσεις καλωδίων. Η χρήση βιδών και ορείχαλκου απευθείας στους πυκνωτές σε αντίθεση με τη συγκόλληση προωθεί μια ισχυρή σύνδεση χαμηλής σύνθετης αντίστασης.
Προσαρμοσμένα πόδια
Όλες οι πτυχές του σχεδιασμού M-5000 εξετάστηκαν κατά την παραγωγή αυτού του μοντέλου. Η κατασκευή του αποπνέει τη βασική δεξιοτεχνία και αντικατοπτρίζει μια εμμονή με την επίτευξη των υψηλότερων επιπέδων απόδοσης. Τα πόδια δεν αποτελούν εξαίρεση. Πρωτότυπο στο σχεδιασμό του, τα βαρέως τύπου πόδια από ορείχαλκο λειτουργούν είτε ως πλήρως υποστηριζόμενες αιχμές είτε με βάση προστασίας από γρατσουνιές για χρήση σε ευαίσθητες επιφάνειες.

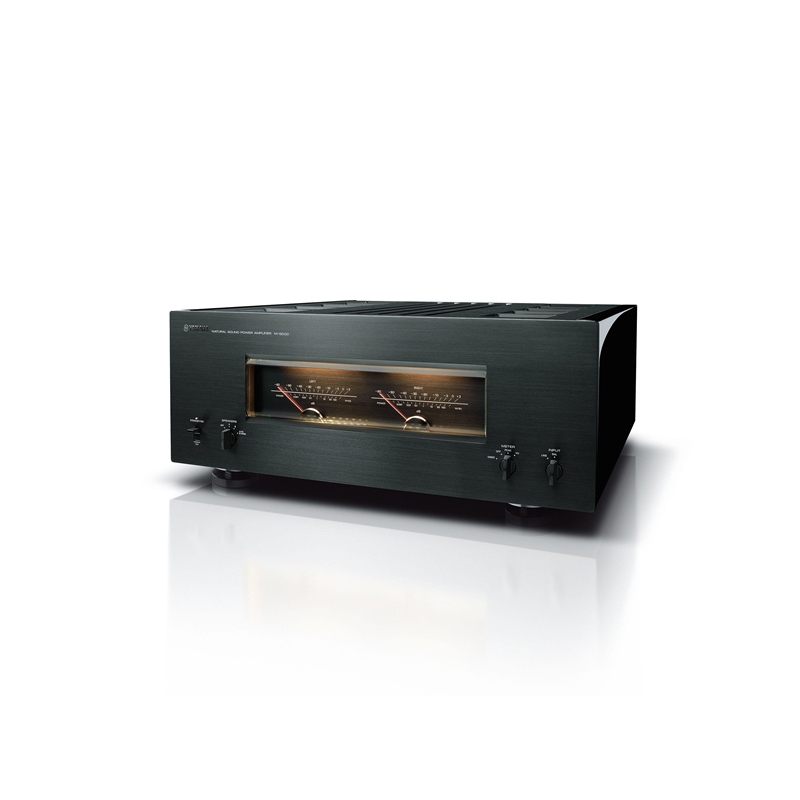

Εξαιρετικοί, μεγάλοι μετρητές επιπέδου αντανακλούν τη δυναμική της μουσικής
Το M-5000 διαθέτει μεγάλους, υψηλής ακρίβειας μετρητές στον μπροστινό πίνακα, επιτρέποντας στο κοινό να απεικονίσει τη δυναμική της μουσικής. Μετρώντας πάχος 7 mm και κατασκευασμένο από γυαλί Asahi, αυτοί οι μετρητές ποιότητας ενισχύουν την πολυτελή και εξαιρετικά κομψή αισθητική του M-5000.

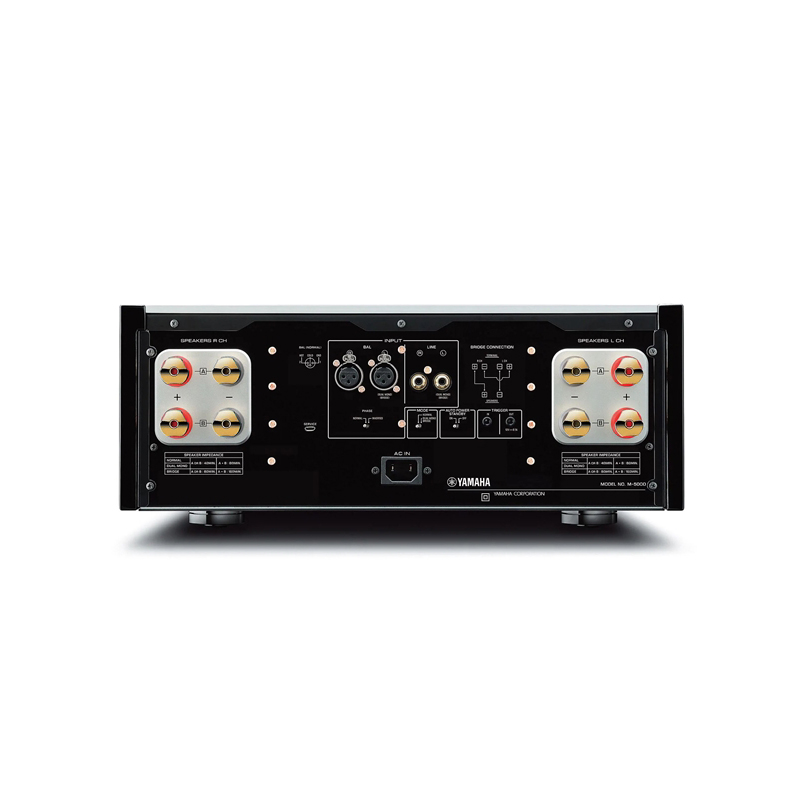

Προηγμένα Terminals ηχείων
Το M-5000 χρησιμοποιεί υπερμεγέθους τερματικά ηχείων τύπου (βίδας) για να εξασφαλίζεται η ευκολία στη χρήση και μια ασφαλής σύνδεση. Κατασκευασμένο από ένα καθαρό ορείχαλκο, το αρχικό σχέδιο Yamaha υποδηλώνει μια προσεγμένη λεπτομέρεια και κορυφαία ποιότητα. Η πλάκα βάσης 3 mm είναι κατασκευασμένη από καθαρό ορείχαλκο για αντοχή και ακαμψία και βοηθά στη μείωση της παραμόρφωσης λόγω των μη μαγνητικών ιδιοτήτων του.
Τεχνικά Χαρακτηριστικά
Input Terminal: RCA: 1, BAL: 1, TRIGGER IN: 1
Output Terminal: TRIGGER OUT: 1
Rated Output Power: 100 W + 100 W (8 ohm, 20 Hz-20 kHz, 0.07% THD, 2-ch driven), 200 W + 200 W (4 ohm, 20 Hz-20 kHz, 0.07% THD, 2-ch driven), 400 W (8 ohm, 20 Hz-20 kHz, 0.07% THD, Monaural driven)
Dynamic Power Per Channel: [IHF] 125 W + 125 W (8 ohm), 170 W + 170 W (6 ohm), 250 W + 250 W (4 ohm), 500 W + 500 W (2 ohm)
Dynamic Headroom: 0.97 dB (8 ohm)
Maximum Output Power: 220 W + 220 W (4 ohm, 1 kHz, 0.7% THD)
IEC Output Power: 125 W + 125 W (8 ohm, 1 kHz, 0.02% THD)
Maximum Effective Output Power: [JEITA, 1kHz, 10% THD]135 W + 135 W (8 ohm), 270 W + 270 W (4 ohm)
Power Bandwidth: 10 Hz-50 kHz (8 ohm, 0.1% THD, 45 W)
Damping Factor: 300 or higher (8 ohm, 1 kHz)
Input Sensitivity / Input Impedance: (BAL) 2.0 Vrms / 47 kohm, (LINE) 1.0 Vrms / 47 kohm [1 kHz 100 W / 8 ohm conversion]
Maximum Input Signal Voltage: (BAL) 2.20 Vrms [1 kHz, 0.5% THD], (LINE) 1.10 Vrms [1 kHz, 0.5% THD]
Frequency Response: +0 dB / -3 dB (5 Hz-100 kHz), +0 dB / -0.3 dB (20 Hz-20 kHz)
Total Harmonic Distortion Plus Noise: 2ch driven: 0.035% (LINE [BAL] to SP Out, 20 Hz-20 kHz, 50 W, 8 ohms), Monaural driven: 0.05% (LINE [BAL] to SP Out, 20 Hz-20 kHz, 200 W, 8 ohms)
Channnel Separation: 90 dB or higher (1 kHz, Input 1.0 kohm Terminated), 70 dB or higher (10 kHz, Input 1.0 kohm Terminated)
Signal-to-Noise Ratio: [IHF-A network, Input 1 kohm shorted] 110 dB
Residual Noise: [IHF-A network] (BAL) 40 uVrms, (LINE) 50 uVrms
Meter Class: The 2.5th class
Power Consumption: 400 W
Standby Power Consumptio: Off Mode: 0.1 W, Standby Mode: 0.2 W
Maximum Power Consumption: 800 W
Power Management (Auto Power Standby): Yes
Dimension (W?H?D): 435 x 180 x 464 mm; 17-1/8” x 7-1/8” x 18-1/4”
Weight: 26.9 kg; 59.3 lbs.
