TEAC AP-505 Black Stereo Tελικός Eνισχυτής
Ο AP-505 είναι ένας ευέλικτος στερεοφωνικός τελικός ενισχυτής που βασίζεται σε μια μονάδα Hypex Ncore υψηλής απόδοσης της TEAC .
Με δυνατότητα λειτουργίας bi-amp και BTL (Bridge Tied Load/Bridged), εκτός από τη συμβατική στερεοφωνική λειτουργία, το AP-505 παράγει μέγιστη ισχύ εξόδου 130W + 130W στερεοφωνικού/bi-amp και 250W σε BTL/ γεφυρωμένη λειτουργία. Στην καρδιά του βρίσκεται μια μονάδα ενισχυτή ισχύος Ncore, κατασκευασμένη από την Hypex στην Ολλανδία και ειδικά ρυθμισμένη από την ομάδα R&D της TEAC, για εξαιρετική ποιότητα ήχου
Χαρακτηριστικά με μια ματιά
Μονάδα ενισχυτή Hypex Ncore, συντονισμένη από την TEAC
130W + 130W μέγιστης ισχύος εξόδου ή 250W σε λειτουργία BTL/bridged
Μπορεί να λειτουργήσει σε Stereo, Bi-Amp και BTL/bridged modes
Πλήρως ισορροπημένος σχεδιασμός κυκλώματος
Προσεκτικά επιλεγμένα εξαρτήματα υψηλής ποιότητας, αποκλειστικά σχεδιασμένα για εφαρμογές Hi-Fi
Μεγάλος σπειροειδής μετασχηματιστής ισχύος και barrier διόδους Schottky
Ολοκληρωμένα κυκλώματα προστασίας (Surge, υπέρταση, θερμική)
Πόδια «Pin-point» για εύκολη εγκατάσταση (Ιαπωνικό δίπλωμα ευρεσιτεχνίας No.4075477, No.3778108)
Μεγάλοι level meters
Παθητική ψύξη για αθόρυβη λειτουργία
Footprint μεγέθους Α4 και πλήρως μεταλλικό σώμα για ακαμψία, σταθερότητα και κομψότητα

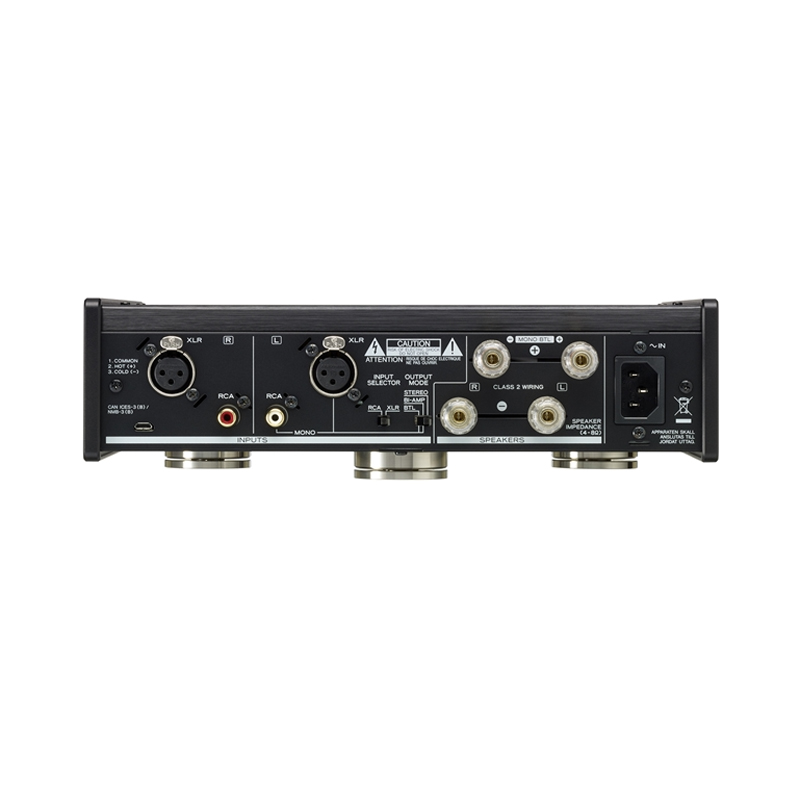

XLR Balanced και RCA Unbalanced αναλογικές είσοδοι ήχου (ένα σετ από το καθένα)
Ακροδέκτες ηχείωνwide-pitch, βιδωτού τύπου
Αυτόματη εξοικονόμηση ενέργειας
Συμβατό με RoHS
Τελευταία τεχνολογία Hypex Ncore, συντονισμένη από την TEAC
Το AP-505 χρησιμοποιεί μια μονάδα ενισχυτή Hypex Ncore υψηλής ενεργειακής απόδοσης , η οποία παράγει 130W + 130W σε λειτουργίες στερεοφωνικού/bi-amp ή 250W σε λειτουργία BTL. Η μονάδα, η οποία έχει υποβληθεί σε εκτεταμένες δοκιμές ακρόασης προτού συντονιστεί προσεκτικά και τροποποιηθεί από τους μηχανικούς , οδηγεί εύκολα μια μεγάλη γκάμα ηχείων, προσφέροντας οτιδήποτε, από ένα pianissimo έως ένα fortissimo, και ό,τι υπάρχει στο μεταξύ. Με άλλα λόγια, αναπαράγει σωστά τις πραγματικές δυναμικές του ήχου .
Υποστηρίζει λειτουργίες Stereo, Bi-amp και BTL
Όχι μόνο για τη συμβατική στερεοφωνική λειτουργία με ισχύ εξόδου 130W + 130W, αυτή η μονάδα παρέχει επίσης ευέλικτες λειτουργίες οδήγησης ηχείων, λειτουργίες Bi-amp και BTL, τοποθετώντας μερικές μονάδες AP-505 δίπλα-δίπλα. Η λειτουργία Bi-amp οδηγεί το woofer και το tweeter ανεξάρτητα, ενώ η λειτουργία BTL παράγει ισχύ εξόδου 250 W σε κάθε κανάλι.

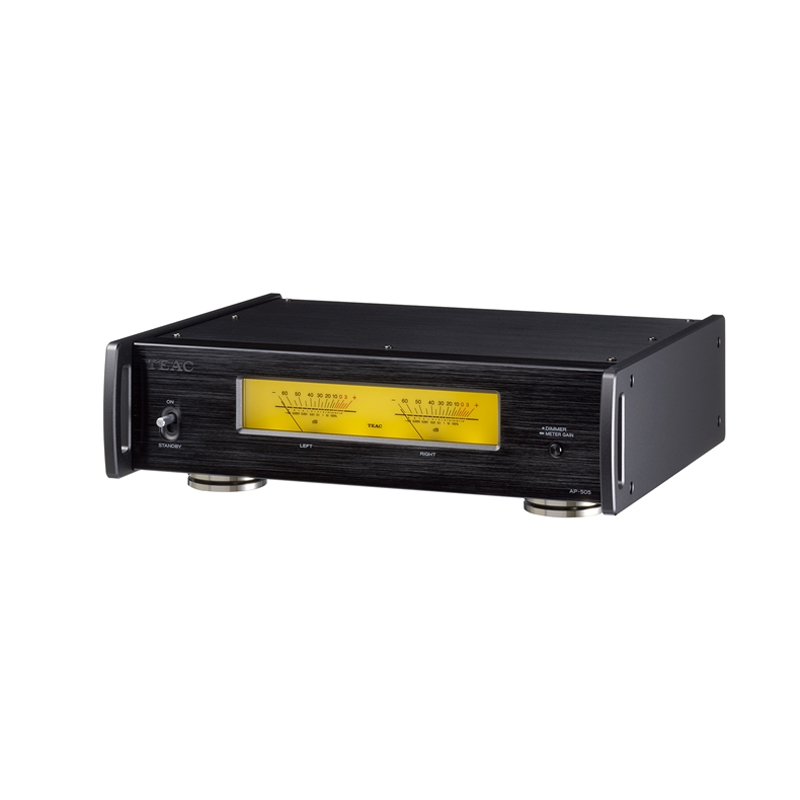

Πλήρως μεταλλικό σώμα με μικρό footprint για σταθερότητα και κομψότητα
Κάθε εξωτερικό πάνελ - στο μπροστινό μέρος, στο πάνω μέρος και στα πλαϊνά - είναι κατασκευασμένο από υψηλής ποιότητας κράμα αλουμινίου, σταθερά συνδεδεμένο με το εσωτερικό πλαίσιο από χάλυβα. Αυτή η μέθοδος κατασκευής συμβάλλει στη μείωση της μετάδοσης μηχανικών κραδασμών, διασφαλίζοντας ότι κάθε στοιχείο στο εσωτερικό της μονάδας επιτρέπεται να αποδώσει τα μέγιστα. Χάρη στο βολικό του μέγεθος Α4, το AP-505 τοποθετείται εύκολα σε μοντέρνους εσωτερικούς χώρους όπου η εμφάνιση είναι σημαντική . Αυτό έρχεται σε πλήρη αντίθεση με τους περισσότερους συμβατικούς ενισχυτές ισχύος με δυνατότητα bi-amp/BTL, οι οποίοι είναι συνήθως ογκώδεις, πλήρους πλάτους μονάδες.
Πλήρως ισορροπημένος σχεδιασμός
Χρησιμοποιώντας ένα πλήρως ισορροπημένο σχέδιο κυκλώματος από το τμήμα εισόδου έως το στάδιο εξόδου, το AP-505 διατηρεί το ηχητικό σήμα όσο το δυνατόν πιο ανόθευτο καθώς κινείται μέσα από τον ενισχυτή, με αποτέλεσμα εξαιρετικά χαμηλά επίπεδα παραμόρφωσης και εξαιρετικό σήμα προς αναλογία θορύβου (υποβοηθούμενη από την αποτελεσματική εξάλειψη του common-mode noise).
Προσεκτικά επιλεγμένα εξαρτήματα, αποκλειστικά σχεδιασμένα για εφαρμογές hi-fi
Στο στάδιο εισόδου, όπου η ποιότητα του ήχου είναι θεμελιωδώς καθορισμένη, χρησιμοποιούνται διπλοί ενισχυτές λειτουργίας MUSES8820E υψηλής ποιότητας , για τις XLR και τις RCA εισόδους . Στο τμήμα τροφοδοσίας για το στάδιο εισόδου, τόσο το αριστερό όσο και το δεξί κύκλωμα ανόρθωσης καναλιού είναι εντελώς ανεξάρτητα από τον μετασχηματιστή ισχύος και χρησιμοποιούν τέσσερις πυκνωτές υψηλής χωρητικότητας 4700μF σε κάθε κανάλι (8 συνολικά), επιτυγχάνοντας σαφή διαχωρισμό του soundstage μεταξύ των καναλιών.
Στο τμήμα εισόδου XLR, ένα καλοσχεδιασμένο κύκλωμα παρέχει εξαιρετική ακεραιότητα σήματος, εν μέρει χάρη στην εξάλειψη των coupling πυκνωτών που συχνά μπορεί να χάνουν πληροφορίες ήχου καθώς ένα σήμα περνά μέσα από αυτούς.
Ένας υπερμεγέθης σπειροειδής (toroidal) μετασχηματιστής ισχύος
Στο τροφοδοτικό, το AP-505 χρησιμοποιεί έναν μετασχηματιστή υψηλής χωρητικότητας σπειροειδούς πυρήνα, με barrier διόδους Schottky στο κύκλωμα ''ανόρθωσης''. Σε αντίθεση με τις συμβατικές διόδους , οι Schottky μειώνουν τον θόρυβο του rectifier, οδηγώντας σε «καθαρότερη» και πιο σταθερή παροχή ρεύματος .
Σχεδιασμός παθητικής ψύξης για αθόρυβη λειτουργία
Δεν έχει νόημα να σχεδιάσουμε έναν ενισχυτή που αποδίδει εξαιρετικό ήχο σε ένα ζεύγος ηχείων, αλλά δημιουργεί από μόνος του ενοχλητικό θόρυβο λειτουργίας από έναν ανεμιστήρα ψύξης. Από την αρχή, οι μηχανικοί της TEAC ήταν αποφασισμένοι να χρησιμοποιήσουν ένα κύκλωμα και διάταξη που θα επέτρεπε επαρκή φυσική ψύξη, μια διάταξη που θα επέτρεπε τη δημιουργία ενός ισχυρού ενισχυτή που δεν θα χρειαζόταν τη βοήθεια ανεμιστήρα ψύξης.

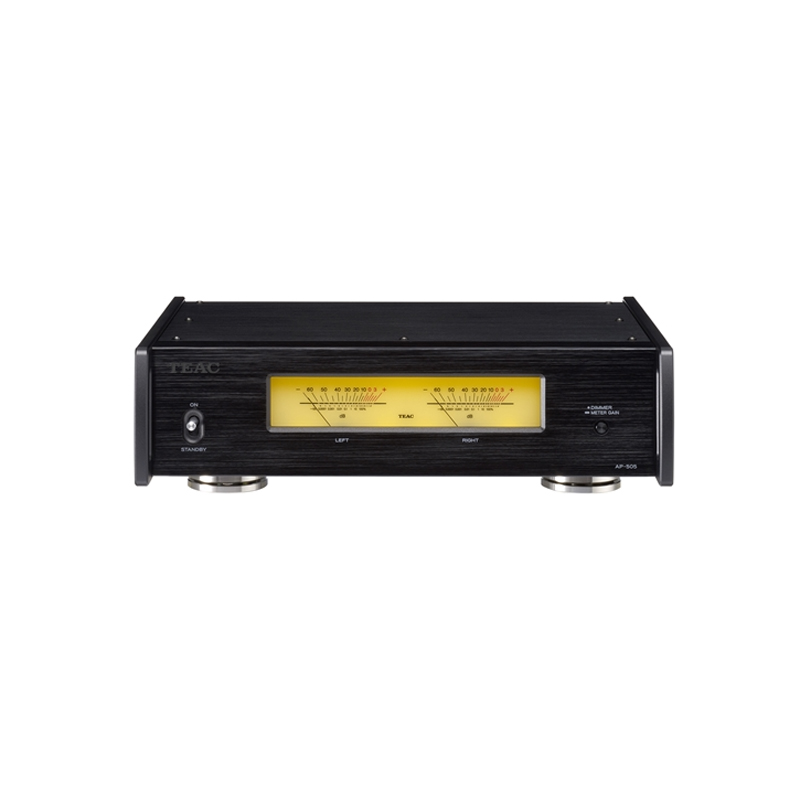

Διπλοί αναλογικοί μετρητές στάθμης
Οι αναλογικοί μετρητές στάθμης στον μπροστινό πίνακα κινούνται ανάλογα με τα επίπεδα σήματος, δίνοντας μια οπτικά ευχάριστη ''επιβεβαίωση'' ότι ο ενισχυτής κάνει τη δουλειά του. Ένας ροοστάτης τεσσάρων βημάτων (φωτεινός, μεσαίος, απενεργοποιημένος) επιτρέπει στους χρήστες να προσαρμόζουν την ένταση της οθόνης σύμφωνα με το γούστο τους, ενώ η εναλλασσόμενη ευαισθησία (±0dB, +20dB, κίνηση απενεργοποιημένη) σας επιτρέπει να απολαμβάνετε περισσότερο, λιγότερο ή ακόμα και χωρίς κίνηση του μετρητή εάν προτιμάται..
Tεχνικά χαρακτηριστικά
Tομέας Eνισχυτή
Μέγιστη ισχύς εξόδου
Stereo, Bi-amp modes 130W + 130W (4Ω, 1kHz, JEITA)
90W + 90W (8Ω, 1kHz, JEITA)
BTL (Bridge) mode 250W (8Ω, 1kHz, JEITA)
Ονομαστική ισχύς εξόδου
Stereo, Bi-amp modes 115W + 115W (4Ω, 1kHz, THD 0.8%)
70W + 70W (8Ω, 1kHz, THD 0.8%)
BTL (Bridge) mode 220W (8Ω, 1kHz, THD 0.8%)
Total harmonic distortion 0.0015% (8Ω, 1kHz, 12.5W, JEITA)
Αναλογία σήματος προς θόρυβο 113dB (8Ω, 1kHz, IHF-A)
Απόκριση συχνότητας 10Hz to 50,000Hz (+0dB, –5dB, 8Ω, 1W, JEITA)
Dumping factor 370 or higher, JEITA (20Hz to 20kHz, Output impedance: 22mΩ, 8Ω loaded)
Tομέας εισόδου
LINE IN (Balanced)
Σύνδεση XLR (2: HOT) x 1 pair
Input sensitivity 1.3V (Output 8Ω, THD 1%)
Input impedance 10kΩ or higher
LINE IN (Unbalance)
Σύνδεση RCA Pin (gold-plated) x 1 pair
Input sensitivity 0.66V (Output 8Ω, THD 1%)
Input impedance 10kΩ or higher
Speaker outputs
Σύνδεση Screw type x 1 set (gold-plated, AWG8 and Banana-plug compatible)
Συμβατή αντίσταση ηχείου
Stereo, Bi-amp modes 4Ω to 16Ω
BTL (Bridge) mode 8Ω to 16Ω
Power
AC120V, 60Hz
AC220 - 240V, 50/60Hz
Κατανάλωση ενέργειας 106W
Standby power 0.1W or less (at Auto power-saving mode)
Συνολικές διαστάσεις 290 x 84.5 x 271 mm / 11.4" x 3.3" x 10.7" (W x H x D)
Βάρος 4.4kg / 9.7 lbs.
Συμπεριλαμβανόμενα αξεσουάρ Power code, Owner's manual (incl. Warranty card)
